立体三角形卷铁芯干式变压器

　　背景技术：长期以来，电力变压器铁芯多为平面排列叠片式结构，该种结构的不足是磁路不对称、磁阻大、空载电流大、空载损耗高及运行时噪音大，针对该种结构的不足，专利技术：99114376.0及00220995.0分别提出了一种圆截面立体三相变压器铁芯及三角形铁芯变压器，该种铁芯及变压器磁路对称、磁阻小、空载电流小、空载损耗低、运行噪音低，它对变压器的发展起到了一个有力的推进作用。但是三角芯铁芯变压器仅是一种油浸式电力变压器，它主要由三角形铁芯、卷绕在三角形铁芯柱上的低、高压线圈、支架、油箱及灌注在内的绝缘油构成。湿式变压器在使用中的不足有：1、使用面较窄，这在于它的火险安全性较低，在高楼大厦、居民小区及需防火场所一般不好使用。2、需定期维护，增加了工作量及运行成本。

　　发明内容：本实用新型的目的在于针对湿式三角形铁芯变压器在使用中的不足而提出一种干式三角形铁芯变压器，从而较好解决油浸式三角形铁芯变压器在使用中存在的不足，它在结构上去掉了前者的油箱和其内的绝缘油，并进行了相应的改进。

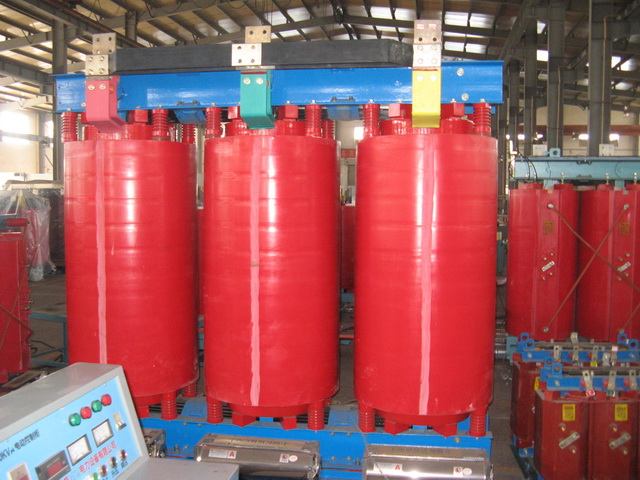

　　通过下述技术方案可实现本实用新型的目的，一种立体三角形卷铁芯干式变压器，包括由三个相同的、用连续的硅钢带卷绕而成的单相铁芯拼装而成的立体三角形铁芯、卷绕在三角形铁芯柱上的高、低压线圈，筒形支架，其特征在于在高、低压线圈中的每匝线圈上包绕耐热180℃及以上、防火阻燃、电气机械强度高的绝缘层，立体三角形铁芯及绕在其上的高、低线圈整体附着一层通过真空压力浸渍，耐热180℃及以上、抗潮、高电气机械强度的绝缘漆。

　　本实用新型的效果在于，1、防火性好，可耐较高的温度，从而使其具有使用面广的优点，无论居民小区、高楼大厦还是防火有较高要求的场所均可适用。2、免维护、节约了运行成本，降低了工作量，这主要在于变压器整体通过了真空压力浸渍，使其附着一层耐热、抗潮且高电气机械强度的绝缘漆所致。
