电力变压器铁芯横截面积

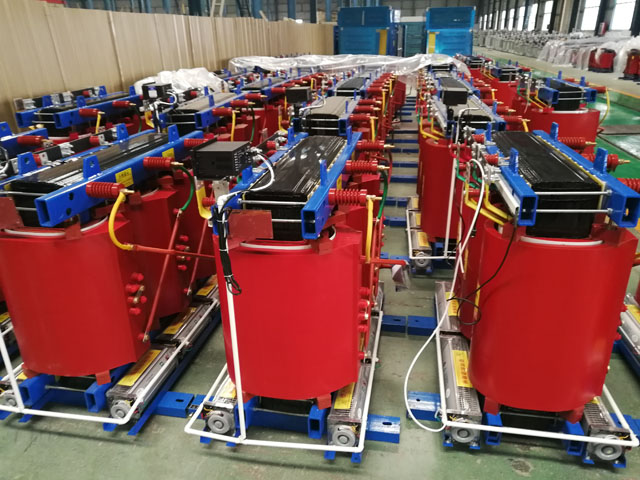

　　电力变压器的线圈是比较多的，构造也是比较复杂的，但是电力变压器的线圈的构造需要注意的问题是比较多的，在计算匝数上要注意的事项也是比较多的，特别是它的横截面积和根号等计算是电力变压器电学知识中经常会用到的计算方法。这些计算的方式和方法您都学会了吗?

　　根据所需电力变压器功率(小功率)选硅钢片中柱(EI片)截面：

　　S=1.25×根号P

　　计算每伏匝数时，公式：

　　N=4.5×100000/Bg×s

　　(Bg=铁芯导磁率)

　　若不熟识判断硅钢片导磁率经验，可取常规为10000高斯(不高不低)，此时的公式简化为：

　　N=45/S

　　初级电压乘以每伏匝数即为绕组匝数，次级需考虑铁、铜损，需增加5%匝数。

　　求线径必须求出绕组电流，初级功率≈次级功率，电流公式：

　　I=P/U

　　线圈导线的电流密度为每平方=2.5～3A，一般取2.5A。

　　线径公式：

　　D=1.13×根号(I/电流密度)

　　例题：

　　电力变压器初级电压220V，次级电压12V，功率为100W，求初、次级匝数及线径。

　　选择电力变压器铁芯横截面积：S=1.25×根号P

　　S=1.25×根号100=1.25×10≈13(平方CM)，EI形铁芯中间柱宽为3CM，叠厚为4.3CM，即3×4.3

　　求每伏匝数：N=4.5×100000/B×S

　　B=硅钢片导磁率，中小型电力变压器导磁率在6000～12000高斯间选取，现今的硅钢片的导磁率一般在10000高斯付近，取10000高斯。

　　公式简化：N=4.5×100000/10000×S=45/S

　　N=45/13≈3.5(匝)

　　初、次级匝数：

　　N1=220×3.5=770(匝)

　　N2=12×3.5=42(匝)

　　在计算次级线圈时，考虑到电力变压器的漏感及线圈的铜阻，故须增加5%的余量。

　　N2=42×1.05≈44(匝)

　　求初、次级电流：

　　I1=P/U=100/220≈0.455(A)

　　I2=P/U=100/12≈8.33(A)

　　求导线直径：(δ是电流密度，一般标准线规为每M㎡：2～3A间选取，取2.5A)

　　D=1.13×根号(I/δ)

　　D=1.13×根号(0.455/2.5)=0.48(MM)

　　D=1.13×根号(8.33/2.5)=2.06(MM)

　　初级线径：∮0.48，匝数：770;次级线径：∮2.06，匝数：44

　　以上是电力变压器相关地匝数和横截面积的主要的计算的方式，通过以上的计算就能够发现电力变压器的运行状态，还能够实现电力变压器的运行的维修，为他们提供理论参考!
