干式变压器漏电流量

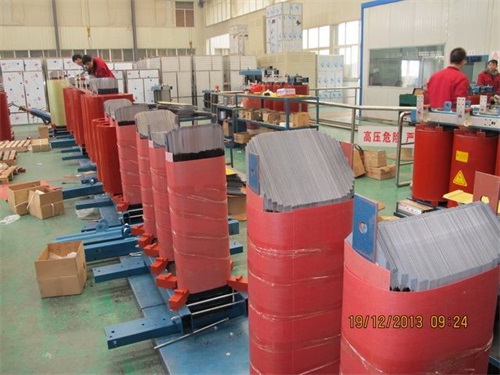

　　干式变压器末端保护漏电流量佳保护点共有三处： a.用四线零序电流互感器接于枝接用电设备的干点之后。b.用三线零序电流互感器接于用电设备的进线端。c.电机机座及接零支线。

　　干式变压器的漏电流测点。 测漏电流的接线如下：电源中性点不接地的三相三线制系统中，用三线零序电流互感器接于干线始端的A、B、C相导线上。电源中性点接地的三相五线制系统中，用四线零序电流互感器接于干线始终的A、B、C、N四根导线上。电源中性点接地的三相四线制系统中，如果干线枝接的负载全部是三相对称负荷，则应该用三线零序电流互感器接于干线始端的A、B、C相导线上。电源中性点接地的三相四线制系统中，如果干线上接有不对称负荷，应该用纵差动式接线测定漏电流，漏电保护装置若用纵联差动式接线称为差动式漏电保护器。在L1和L2之间的干线与支线均无漏电流时，漏电断路器不动作，当Ll与L2之间时干线或支线有漏电流IL时，漏电断路器DL切断故障电路。

　　干式变压器变压器应具有完整的保护、测量、控制、信号回路。干式变压器低压断路器应具有就地/远方操作方式，设置就地/远方选择开关。低压开关柜应装设高可靠性、适应低温、凝露环境的测控单元和相应的光纤连接设备，以便采集变压器内的各种电气量参数和非电气量参数，以满足光伏电站综合自动化系统的测控要求。供货厂家应负责安装变压器测控单元及其电缆引接，并负责与升压站综合自动化厂家联调。

　　综合自动化系统的测控要求。干式变压器内所有控制、测量、保护、信号等汇总给变压器内智能监控单元后，通过光缆上传至光伏电场监控设备。

　　变压器需上送的信息有：

　　油温、环境温度、低压侧电压、电流、熔断器熔断、干式变压器门打开、压力释放阀动作、油位低、油位高、35kV负荷开关位置信号 、接地开关位置信号、35kV隔离开关位置信号、低压侧断路器分、合闸位置、断路器就地远方转换开关位置信号、变压器低温断路器跳闸报警信号、以及电源空开弹开信号、保护动作、测量信息等等。

　　变压器智能监控单元应配置，不少于2组电流模拟量输入(每组为A、B、C、N)，不少于2组电压模拟量输入(每组为A、B、C)，不少于2组油温模拟量输入，不少于22个开关遥信量输入，不少于3个开关分合遥控输出。

　　变压器智能监控单元采用以太网通讯方式，与光伏电站监控系统通过IEC103/104规约进行通讯。为保证本项目监控系统顺利完成，投标方必须全力配合监控系统厂家进行整体通信系统调试。

　　为满足变压器实际的运行条件，厂家投标时须提供相应的低温试验报告并负责安装测控装置及其电缆引接。干式变压器内部的二次设备和接线全部由澳网门票官方网站资料成套供货。
