125KVA干式变压器

　　公司引进欧洲先进技术软件，通过CAD优化设计环氧树脂浇注的干式变压器。125KVA干式变压器铁心采用优质取向冷轧硅钢片材料，由德国GEORG公司的阶梯接缝铁心自动生产线制造并用五阶步叠接缝工艺，使铁心的空载性能大大提高。线圈采用Huntsman(原汽巴-嘉基)环氧树脂，由德国HEDRICH真空浇注设备完成线圈浇注过程。该产品树脂渗透性好、无气泡，因而局放电量小。高、低压线圈紧密配合具有较强的结构强度，从而保证具有较强的抗短路能力和抗振动能力。125KVA干式变压器在正常使用条件下，使用寿命为30年，在运行寿命期内，按正常使用条件产品不会因温度变化导致线圈表面龟裂。

　　125KVA干式变压器产品简介

　　125KVA干式变压器阻燃、防爆、不污染环境，抗短路、雷电冲击水平高，体积小，重量轻，占地空间少，安装费用低。现北京创联汇通厂家直销，货到付款!

　　125KVA干式变压器安装：

　　1、安装前应阅读本说明书，产品铭牌，产品外形尺寸图以及《99D268干式变压器安装》**标准图集，了解产品重量，安装方法等内容，准备好相应的起吊设备和工具。

　　2、产品安装时，离开墙壁和其他障碍物500mm以上，相邻变压器之间有500mm以上的距离。

　　3、变压器带电导体对地的小安全距离应符合GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》的规定。

　　4、安装变压器的地基应预埋地脚螺栓，螺栓位置参照变压器的外形图，与变压器的底座安装孔相对应，并将变压器固定牢固。出厂时配有小车轮的变压器，变压器就位后应将小车轮卸下并按前述方法固定。

　　5、当变压器拆卸成几部分并分别包装时，用户应将产品拆卸一览表所示所有零部件及紧固件全部安装到位，恢复产品外形图所示整体外形。

　　6、用户在连接产品进出线时，应将电缆或母线支撑夹持牢固，避免产品的接线端子承受过大的拉、压应力。

　　使用条件：

　　1、使用海拔高度：H<1000m

　　2、工作的环境温度：-25℃~+40℃

　　3、相对湿度：空气在+25℃时，相对湿度不超过90%

　　4、风速：<35m/s

　　5、地震加速度：水平加速度为0.4m/s2

　　6、作场所：无火灾**危险、化学腐蚀级剧烈振动场合

　　125KVA干式变压器结构特点

　　1.阻燃、防爆、不污染环境。SCB10-630/10干式变压器在使用寿命完成后，材料可以回收利用，而且缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，125KVA干式变压器不会因短路产生电弧，高热下树脂不会产生有毒有害气体。

　　2.抗短路、雷电冲击水平高。

　　3. 630干式变压器体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。

　　4. SCB10-630/10干式变压器损耗低，节电效果好，运行经济，可免维护。

　　125KVA干式变压器特点;

　　125KVA干式变压器可作为油侵式配电变压器更新换代产品，是各类干式变压器中性能较优的产品，特别适用于城市电网，高层建筑，商务中心，剧院，医院，宾馆，隧道，地铁，地下电站，试验室，车站，码头，机场，组合变电站等重要场所。

　　125KVA干式变压器特点

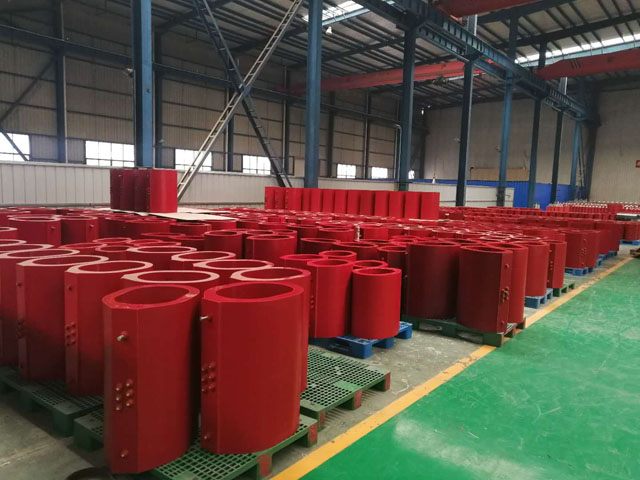

　　低压线圈用箔绕制，箔式绕组经过端封固化成整体结构，高压线圈真空状态下用环氧树脂浇注，固化后形成坚固的长圆筒形整体，机械强度高，局部放电小，可靠性高，抗短路雷电冲击水平高。线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却(AN),对于任何保护等价的变压器，都可配置风冷系统(AF)，以提高短时过载能力，确保安全运行。损耗低，节电效果好，运行经济，可免维护。体积小重量轻，占地空间小，安装费用低，不须考虑排油池，防火消火设施和备用电源等。

　　外壳保护装置

　　125KVA干式变压器外壳材料采用不锈钢或铝合金。防护等级达到IP20和IP23。IP20外壳可防止直径大于12.5mm的固体异物进入，对变压器作进一步的安全保护。IP23外壳更兼具防止与垂直线60°角以内的水滴进入，可适用于户外运行。温控，温显温控系统由温度控制器和安装在产品**点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度测量与监控，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自动跳闸。采用强迫风冷时则有温度控制器根据绕组温度高低决定冷却风机的投入或切换。温显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。
