变压器是如何进行工作的

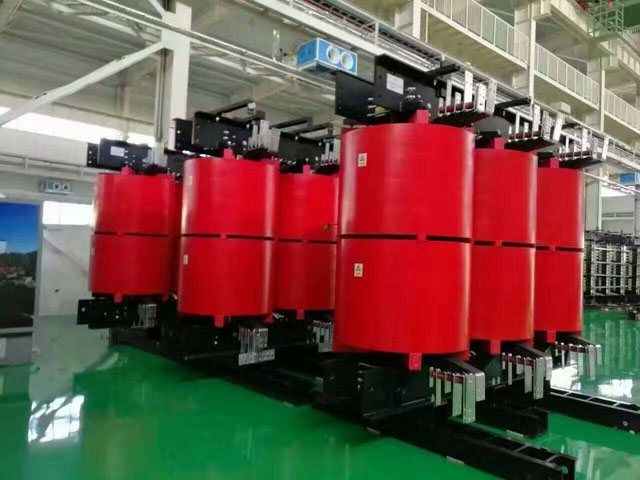

　　变压器由铁心(或磁芯)和线圈构成，线圈有两个或两个以上绕阻，其中接电源的绕组叫初级线圈，其余的绕阻叫次级线圈。它能够转换交流电流、电流和阻抗。最简单的铁芯变压器由一个软磁材料制成的铁芯及套在铁芯上的2个匝数不等的线圈组成，如图所示。

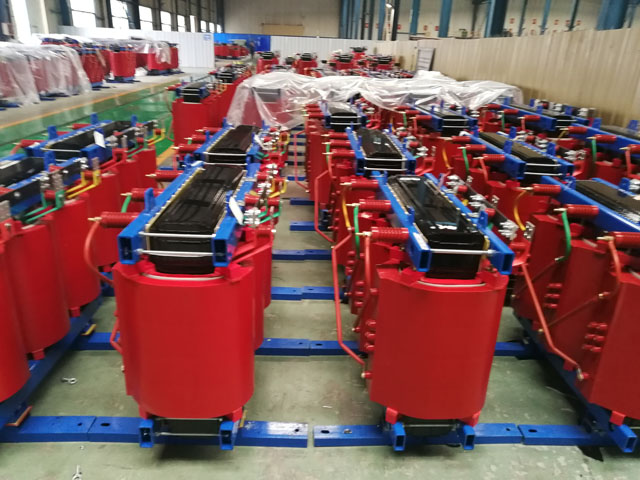

　　铁芯作用是加强2个线圈间的磁耦合。为了减少铁内涡旋和磁滞损耗，铁芯由上漆的硅钢片叠压成的;2个线圈之间没有电的联络，线圈由绝缘铜线(或铝线)绕成。一个线圈接交流电称为初级线圈(或原线圈)，另一个线圈接用电器称为次级线圈(或副线圈)。具体的变压器是很繁杂的，不可避免地存有铜损(线圈电阻发烫)、铁损(铁芯发烫)和漏磁(经气体关闭的磁感应线)等，为了简化探讨这儿只介绍理想变压器。理想变压器设立的条件是：忽视漏磁通，忽视原、副线圈的电阻，忽视铁芯的消耗，忽视空载电流(副线圈引路原线圈线圈里的电流)。比如电力变压器在满载运行中(副线圈导出最大功率)即贴近理想变压器状况。

　　变压器是运用电磁感应原理制成的静止用电器。当变压器的原线圈接在交流电源上时，铁心里便产生交变磁通，交变磁通用φ表示。原、副线圈里的φ是一样的，φ也是简谐函数，表为φ=φmsinωt。由法拉第电磁感应定律可知，原、副线圈里的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。式中N1、N2为原、副线圈的匝数。由图可知U1=-e1，U2=e2(原线圈物理量用下角标1表明，副线圈物理量用下角标2表明)，其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，称变压器的变比。由上式可得U1/U2=-N1/N2=-k，即变压器原、副线圈电压有效值比例，等于其匝数比并且原、副线圈电压的位相差为π。

　　从而得到：

　　U1/U2=N1/N2

　　在空载电流可以忽略的情形下，有I1/I2=-N2/N1，即原、副线圈电流有效值尺寸与其匝数成反比，且相位差π。

　　从而可得

　　I1/I2=N2/N1

　　理想变压器原、副线圈的功率相同P1=P2。表明理想变压器自身无功率损耗。具体变压器总存有消耗，其效率为η=P2/P1。电力变压器的效率很高，可达90%以上。
